| 起源の場所: | 広東省、中国 |
| ブランド名: | WM-3D |
| 証明: | iso9001 |

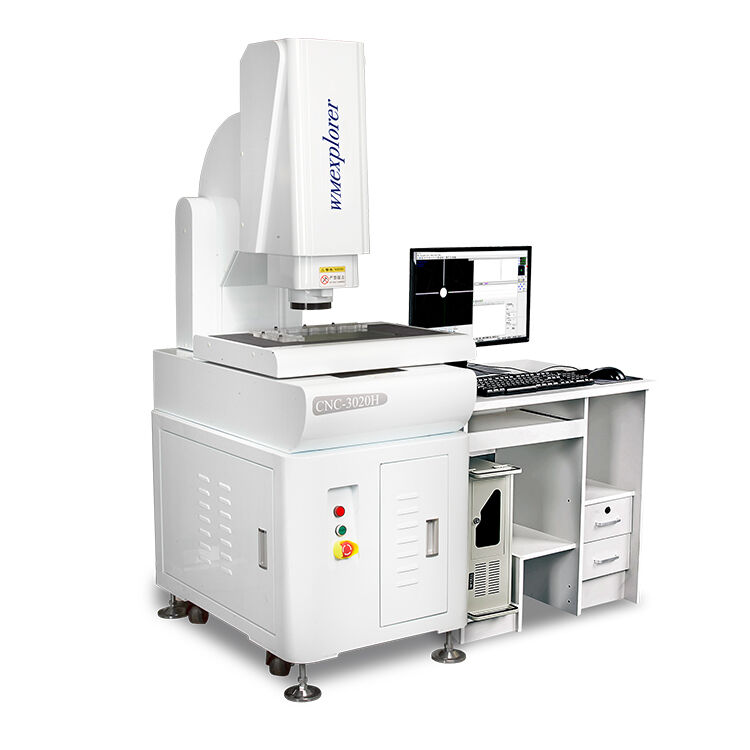

| モデル番号: | CNC-3020H |
|
モデル |
CNC-3020H |
||||
|
|
ガラステーブルサイズ |
330*230 |
|||
|
|
金属テーブルサイズ |
350*250 |
|||
|
|
動作ストロークX.Y |
300*200 |
|||
|
|
Z軸移動リフト(mm) |
200フォーカス |
|||
|
|
X.Y.Z軸デジタル表示分解能 |
0.5um |
|||
|
|
X.Y軸値誤差 |
≤(3+L/200)Lは測定長、単位mm) |
|||
|
|
重量(kg) |
300 |
|||
|
|
寸法 |
750*850*1650 |
|||
|
モーター |
三軸速度 |
300mm/s |
|||
|
|
三軸位置決め精度 |
0.001mm |
|||
|
イメージングシステム |
カメラ |
ソニーカラー1/3″CCDカメラ |
|||
|
|
ズーム |
ズームレンズ付き同軸光学ズームレンズ（2つから1つ選択） |
|||
|
|
ズーム倍率 |
0.7-4.5X |
|||
|
|
ビデオ総倍率 |
30-230X |
|||
|
|
対物視野 |
11.1-1.7mm |
|||
|
|
電源 |
AC220V/AC110V |
|||
|
|
消費電力 |
100W |
|||
|
機器付属品 |
1Xチューブ（オプション） |
0.5Xチューブ（オプション） |
作動距離 |
||
|
ズームレンズ |
0.7-4.5X |
0.7-4.5X |
|
||
|
追加レンズ |
ビデオ倍率 |
材料側視野(mm)
|
ビデオ倍率 |
材料側視野(mm)
|
|
|
0.5Xオプション |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
|
標準 |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
|
2Xオプション |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
主な機能
1.任意の軸を直線化、座標系をリセット。
2.グラフィックを拡大、グラフィックを縮小、グラフィックの移動、グラフィックの印刷グラフィックが選択され、チェックを外す、グラフィックを削除。
3.ズームを設定、グラフィックを狭く、グラフィック印刷ラジオが選択され、選択解除、グラフィックが削除。
4.グレースケール画像、彩度、コントラストを設定、画像をBMP形式で保存。
5.さまざまなエッジ検出モード、コンピューター自動
6.プリセット要素：点、線、円、円弧。
1.高精度全自動測定、CNC四軸制御。
2.高精度で高強度の機械：00クラスの大理石ベース/コラム/ワークベンチ、高精度で安定性が良い。
3.XYZ三軸輸入精密リニアガイド/輸入研削グレードボールねじ駆動システム、長寿命で安定性が良い。
4.高精度金属パッチ定規0.2um。
5.Wm0750自動ズーム光学レンズにより、ズーム補正なしで全自動測定が可能。
6.HD SONY ccDカメラ、高品質測定画面。
7.オートフォーカス測定、光学測高平面度、英国RENISHAW接触プローブ。
8.プログラム制御の五輪八ゾーン表面光源LED輪郭光源、同軸光源。異なる製品に異なる色を追加。
9.ナビゲーションcCDカメラは測定位置を示し、迅速な位置決めと測定に便利。
10.輸入ソフトウェア機能で開発された3D測定ソフトウェアを組み合わせ、境界分解能を向上。
11.あらゆる位置で簡単に操作できるジョイスティックを装備。
1.点、線、円、円弧、楕円、長方形を測定でき、多点位置決め機能で精度を向上。
2.測定の組み合わせ、中心構造と構造の交差、構造の中点、線構造、円構造、構造点など、多くの機能を備えています。
3.同社の自社開発CNC測定ソフトウェアと組み合わせて、大量のワークピースを同時に迅速に検出できます。SPCデータ分析機能により、一度に全体の測定を完了できます。
4.座標変換と座標の直線化により、測定がより便利で効率的になり、測定効率が向上します。
5.マクロは、同じ部品をより速く、より便利に測定し、測定効率を向上させることができます。
12ヶ月保証。自信を持ってご購入ください！
1.組み立ておよび受け入れ日から12ヶ月以内、 ただし、出荷日から15ヶ月を超えないものとします。
2.この期間中、電話とインターネットによる指導をユーザーに行い、組み合わせたアフターサービスを提供します。
3.ユーザー向けに機械の生涯保証サービスを費用負担で提供します。
01. 当社側の原因で機械が故障した場合、スペアパーツを当社に送り返すことができ、費用は当社が負担します。
02. ただし、技術者がお客様側に来てトレーニングを行う必要がある場合、技術サービスは無料です（チケットと宿泊費を除く）。
4.追加保証期間：ユーザーに提供します アフターサービス長寿命 アドバイザリーサービス。
