商品の詳細:
|
| 保証: | 1年 | カスタマイズされたサポート: | OEM、ODM |
|---|---|---|---|
| 製品名: | シリーズ自動光学イメージの測定の試験装置のテスターの器械 | モデル: | CNC-4030J |
| 色: | 白い | 一般使用: | electronices、プラスチック、型、機械類、ハードウェア、時計、可動装置 |
| 材料: | 花こう岩 | 使用法: | 測定 |
| 重量: | 350kg | 電源: | AC 220V/50-60Hz |
| タイプ: | フル オート | 使用法: | 光学系 |
| ハイライト: | デジタル平坦の測定機械,平坦の測定機械OMM,自動OMMの光学測定機械 |
||

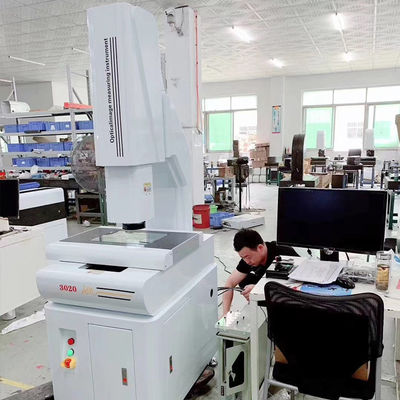

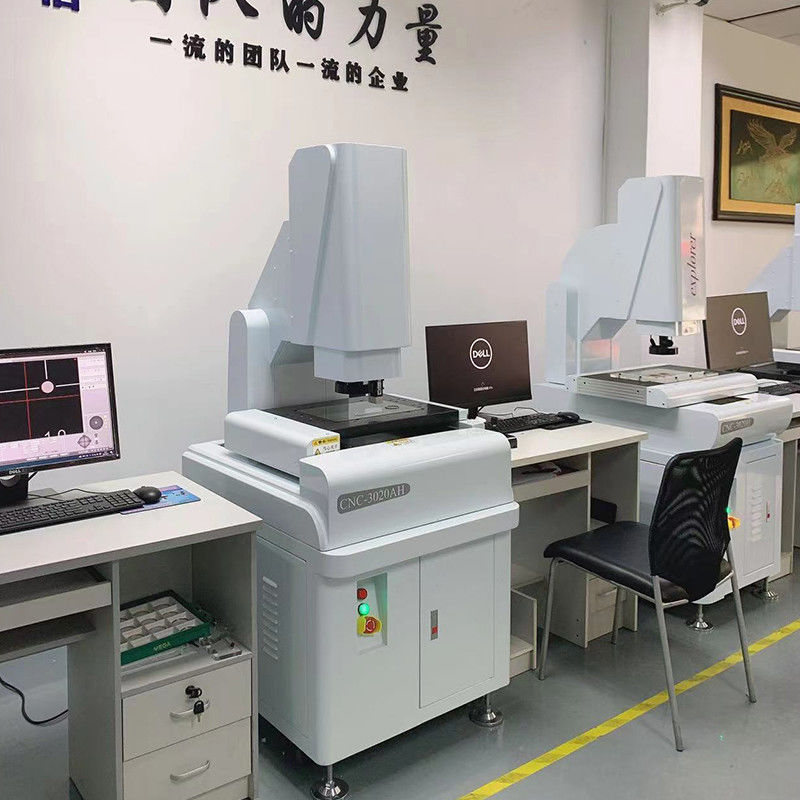

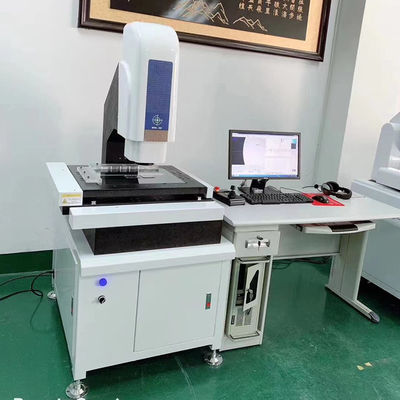

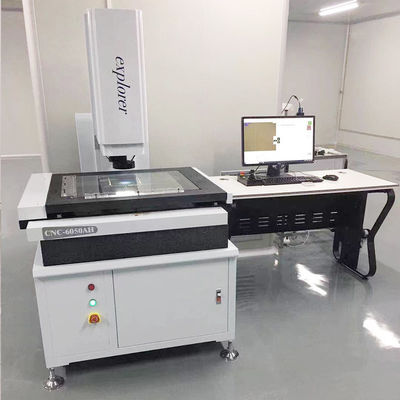

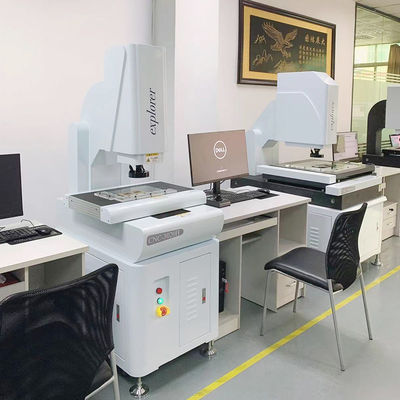

シリーズ自動光学イメージの測定の試験装置のテスターの器械
製品の説明
|
項目
|
CNC-3020J
|
CNC-4030J
|
CNC-5040J
|
|
次元（mm） （L×W×H）
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
測定範囲（mm） （X×Y×Z）
|
300*200*200
|
400*300*200
|
500*400*200
|
|
測定の正確さ（μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
反復性（μm）
|
3
|
3
|
3
|
|
重量（kg）
|
300
|
380
|
450
|
|
イメージおよび測定
|
CCD
|
日本のSOnYCcD
|
|
|
Len
|
高い定義zoomlens/連続的な拡大0.7-5.0x
|
|
|
拡大
|
40-230X （参照だけのために。別のカメラおよびレンズによって拡大は異なっている。）
|
|
|
pticalスケールの決断
|
x/Y/のz軸o.0002mm （0.2um）
|
|
|
作動距離
|
108mm
|
|
測定ソフトウェア
|
境界決断を改善するために輸入されたソフトウェア機能によって開発される3D測定ソフトウェアを結合しなさい。
|
|
ドライブ
|
X/Y/Zの三軸の高性能の台湾のサーボ モーター、二重閉じたループの制御システム
|
|
照明
|
Program-controlled 5リング8地帯の面光源、LEDの輪郭の光源、同軸光源。異なった色はある
異なったプロダクトに加えられる。 |
♥Highの精密および高力機械:00の大理石の基盤/直立したcloumn/仕事台、高精度およびよい安定性。
♥XYZの三軸の輸入された精密vタイプ ガイド・レールは/光学軸のドライブ、長い耐用年数、よい安定性を輸入した。
♥wMContinuousズームレンズの光学レンズ、dのifferentフレーム、ズームレンズの訂正のない別の拡大。
♥HD日本のソニーccDのカメラ、良質の測定スクリーン。
♥Auxiliary集中の測定、光学測定の高度および平坦はイギリスRENISHAWの接触調査と、および装備することができる。
♥Surfaceライト、LEDのプロフィール ライト、同軸ライト。マッチのプログラム可能な3リングを8つの区域ライト選びなさい。
♥Theレーザーのポインターは測定し、急速な置き、そして便利な測定の位置を示す。
場所で作動すること容易な♥Canマッチのフィート スイッチ。
特徴:
1.Graphファンクション キー、グラフ建設的な機能キーおよび視覚用具の機能キーは色で分かれて、戦術的に分かれる、オペレータと器械間のコミュニケーションをおよび友好的すぐに作り、人間の測定の速度を明らかに改善する。
2.Graphファンクション キーは黒い。
3.Graph建設的なキーは赤い。
4.Visual用具のファンクション キーは黒いおよび緑である。
