| 起源の場所: | 広東省、中国 |
| ブランド名: | WM-3D |
| 証明: | ISO9001 |
| モデル番号: | CNC-4030AH |
仕様:
1. 点、線、円、円弧、楕円、長方形を測定でき、多点位置決め機能により精度を向上させます。
2. 測定の組み合わせ、中心構造と交差構造、中点構造、線構造、円構造、構造的な視点など、多くの機能を備えています。
3. 自社開発のCNC測定ソフトウェアと組み合わせることで、大量のワークを同時に迅速に検出でき、SPCデータ分析機能により、一度にすべての測定を完了できます。
4. 座標変換と座標補正により、測定がより便利かつ効率的になり、測定効率が向上します。
5. 測定データを直接AutoCADに入力して完全なワークサイクルを作成できます。また、ExcelやWordに入力して統計分析を行うこともできます。
6. ユーザープログラムの記録、編集、コマンドの実行。
|
モデル |
CNC-4030 |
||||||
|
|
ガラステーブルサイズ(mm) |
|
|||||
|
|
|
430*330 |
|||||
|
|
金属テーブルサイズ(mm) |
550*450 |
|||||
|
|
動作ストローク X.Y |
400*300 |
|||||
|
|
Z軸ストロークリフト(mm) |
200 フォーカス |
|||||
|
|
X.Y.Z軸デジタル表示分解能 |
0.5um |
|||||
|
|
X.Y軸値誤差 |
≤(3+L/200)Lは測定長、単位mm) |
|||||
|
|
重量(KG) |
500 |
|||||
|
|
寸法(mm) |
800*900*1650 |
|||||
|
モーター |
三軸速度 |
100mm/s |
|||||
|
|
三軸位置決め精度 |
0.001mm |
|||||
|
画像システム |
カメラ |
ソニーカラー 1/3″CCDカメラ |
|||||
|
|
ズーム |
ズームレンズ付き同軸光学ズームレンズ (2つから1つ選択) |
|||||
|
|
ズーム倍率 |
0.7-4.5X |
|||||
|
|
ビデオ総倍率 |
30-230X |
|||||
|
|
対物視野 |
11.1-1.7mm |
|||||
|
|
電源 |
AC220V/AC110V |
|||||
|
|
消費電力 |
100W |
|||||
|
測定器付属品 |
1Xチューブ(オプション) |
0.5Xチューブ(オプション) |
作動距離 |
||||
|
ズームレンズ |
0.7-4.5X |
0.7-4.5X |
|
||||
|
追加レンズ |
ビデオ倍率 |
材料側視野(mm) |
ビデオ倍率 |
材料側視野(mm) |
|
||
|
|
|
|
|
|
|
||
|
0.5Xオプション |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
||
|
標準 |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
||
|
2Xオプション |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
||

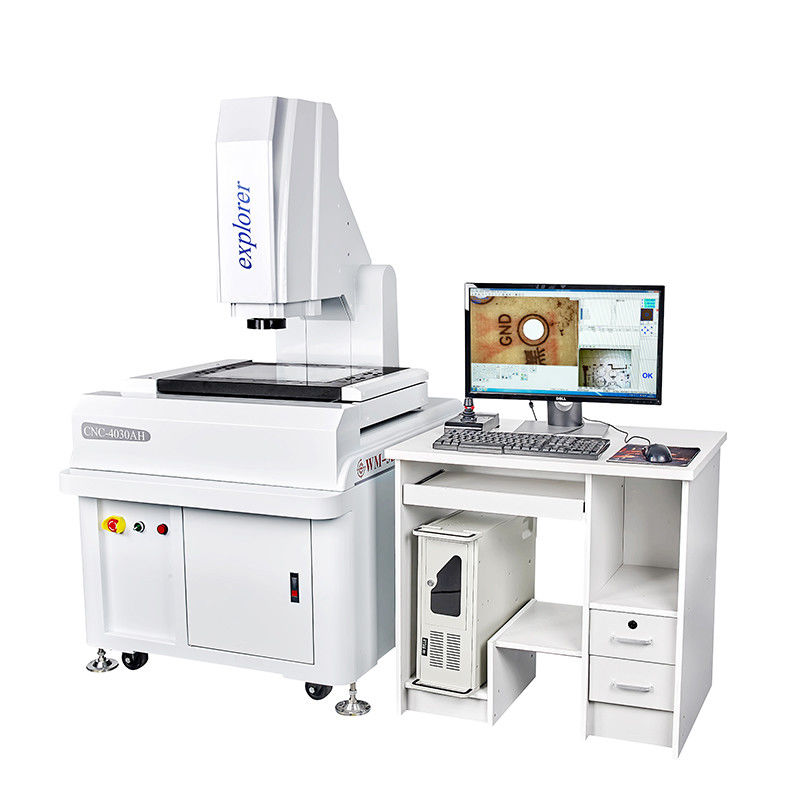

1. 高精度完全自動測定、CNC 4軸制御。
2. 高精度で高強度の機械: 00クラスの大理石ベース/コラム/ワークベンチ、高精度で優れた安定性。
3. XYZ 3軸輸入精密リニアガイド/輸入研削グレードボールねじ駆動システム、長寿命で優れた安定性。
4. Wm0750自動ズーム光学レンズにより、ズーム補正なしで完全自動測定が可能。
5. 高品質測定画面を備えたHD SONY CCDカメラ。
6. オートフォーカス測定、光学測高平面度、英国RENISHAW接触プローブ。
7. プログラム制御の5リング8ゾーン表面光源、LED輪郭光源、同軸光源。さまざまな製品に異なる色が追加されています。
8. あらゆる位置で簡単に操作できるジョイスティックを装備。
9. ナビゲーションCCDカメラは測定位置を示し、迅速な位置特定と便利な測定を実現します。
10. 輸入ソフトウェア機能で開発された3D測定ソフトウェアを組み合わせることで、境界分解能を向上させます。
11. CNC-3020AH、CNC-4030AH、CNC-5040AHなど、さまざまな仕様で利用可能。
1. 二重閉ループモーションコントロール、高速移動時のモーターによる正確な位置決め性能。
2. 組み込みモジュールを使用してモーターを制御し、それに応じてモーター速度を向上させますが、PCインターフェース、USBラインとS-Videoケーブルを介したPCマシンと機器も簡素化します。
3. 自社開発のCNC測定ソフトウェアと組み合わせることで、大量のワークを同時に迅速に検出でき、SPCデータ分析機能により、一度にすべての測定を完了できます。
4. 24個の独立したグループで構成される表面光源、各グループは定電流源ドライバーと200ステップの連続可変です。
5. 大理石プラットフォームを採用し、高い安定性を実現。
12ヶ月保証。自信を持ってご購入ください！
1. 組立および受領日から12ヶ月以内、ただし出荷日から15ヶ月を超えないものとします。
2. この期間中、電話とインターネットによる指導をユーザーに行い、組み合わせたアフターサービスを提供します。
3. ユーザー向けに、機械の生涯保証サービスを費用負担で提供します。
01. 当社側の原因による機械の故障の場合、スペアパーツを当社に返送することができ、費用は当社が負担します。
02. ただし、技術者がトレーニングのためにお客様側に来る必要がある場合、技術サービスは無料です。
チケットと宿泊費を除く。
4. 追加保証期間: ユーザーに提供します アフターサービス生涯コンサルティングサービス。
5. 当社には、ユーザーに費用負担で提供できるスペアパーツがあります。
6. ユーザー向けに、生涯にわたる優遇価格によるアフターバリュー追加技術サービスを提供します。
