| 起源の場所: | 広東省、中国 |
| ブランド名: | WM-3D |
| 証明: | ISO9001 |
| モデル番号: | CPJ-4025W |

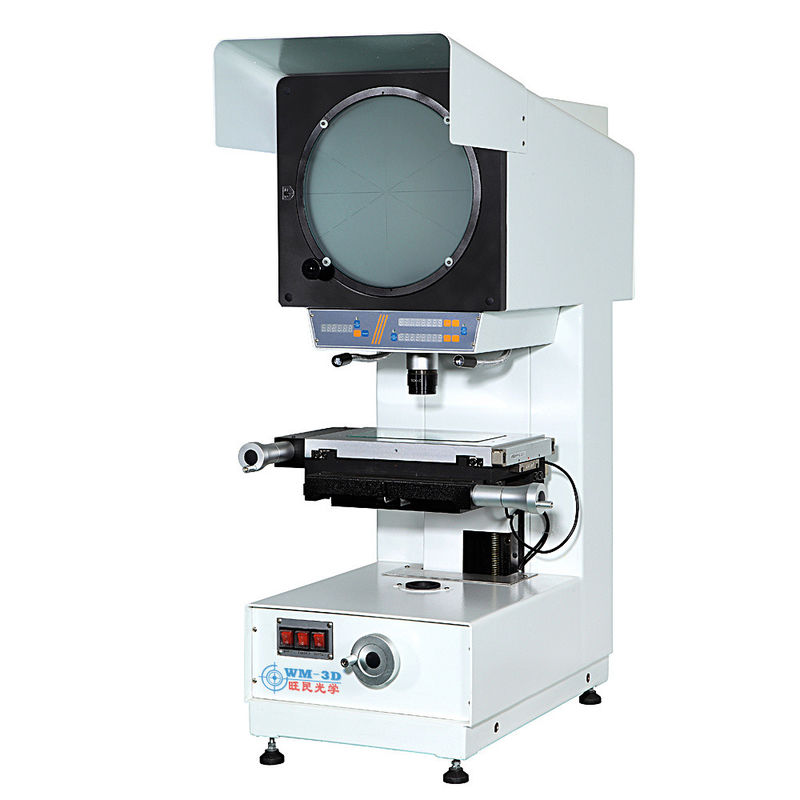

回転360光学測定垂直プロファイルプロジェクター：
1. 垂直プロファイルプロジェクター は、主に機械部品の長さ、角度、輪郭、表面形状の測定に使用されます。
2. 回転360光学測定垂直プロファイルプロジェクター は、複雑なワークピース、カム、ねじ山、ギア、フライス盤などのあらゆる種類の表面と輪郭を検査できます。
3. 光学測定垂直プロファイルプロジェクター は、機械、メーター、電気、軽工業、大学、研究機関、測定検査部門の分野で広く使用されています。
4. 測定データは出力でき、 プリンターとコンピューターに接続できます。
2d回転360光学 垂直プロファイルプロジェクター 仕様
|
モデル |
CPJ-4025 |
|
|
|
金属テーブルのサイズ |
405 x 280mm |
|
|
ガラステーブルのサイズ |
306x196 mm |
|
|
X軸移動量 |
250 mm |
|
|
Y軸移動量 |
150 mm |
|
テーブル |
Z軸移動量 |
90（フォーカス用） |
|
|
測定精度 |
3+L/200 um |
|
|
分解能（X軸、Y軸）： 0.001 mm |
|
|
プロジェクタースクリーン |
スクリーンサイズ（mm）： Ø 312 使用範囲>Ø 300（メーターライン付き） |
|
|
|
スクリーンの回転範囲： 0°~360° |
|
|
|
分解能（X軸、Y軸）： 1´ または 0.01° |
|
|
|
倍率： 10Xオプション 20Xオプション 50Xオプション 100Xオプション |
|
|
レンズ |
対物視野（mm）： Ø30 Ø15 Ø6 Ø3 |
|
|
|
作動距離（mm）： 77.7 44.3 38.4 25.3 |
|
|
|
最大ワーク高さ： 80mm 80mm 80mm 80mm |
|
|
データ処理システム |
DP-100多機能データ処理システム。英語で表示され、データ収集、点、線、円、角度、距離の測定に使用できます。 |
|
|
照明 |
透過および反射の照明：24V/150Wハロゲンランプ。 |
|
|
電源 |
110V/220V（AC）、50/60HZ、総電力=400W |
|
|
冷却 |
強制空冷 |
|
|
寸法 |
800*800*1150mm |
|
|
重量 |
200kg |
|
12ヶ月保証。自信を持ってご購入ください！
1. 組み立ておよび受け入れ日から12ヶ月以内、ただし、出荷日から15ヶ月を超えないものとします。
2. この期間中、電話とインターネットによる指導を行い、組み合わせたアフターサービスを提供します。
3. ユーザー向けに、機械の生涯保証サービスを費用負担で提供します。
01. 当社側の原因による機械の故障の場合、スペアパーツを当社に返送することができ、費用は当社負担となります。
02. ただし、技術者がトレーニングのために顧客側に来る必要がある場合、 技術サービスは無料です、チケットと宿泊費を除く。
4. 追加保証期間： 提供します ユーザーへ アフターサービス 生涯 アドバイザリーサービス。
5. 当社は、ユーザーに費用負担で提供できるスペアパーツを保有しています。
6. 当社はユーザーに、生涯にわたる優遇価格によるアフターバリュー追加技術サービスを提供しました。
