| 起源の場所: | 広東省、中国 |
| ブランド名: | WangMin Optical |
| 証明: | iso9001 |
| モデル番号: | CPJ-3015 |

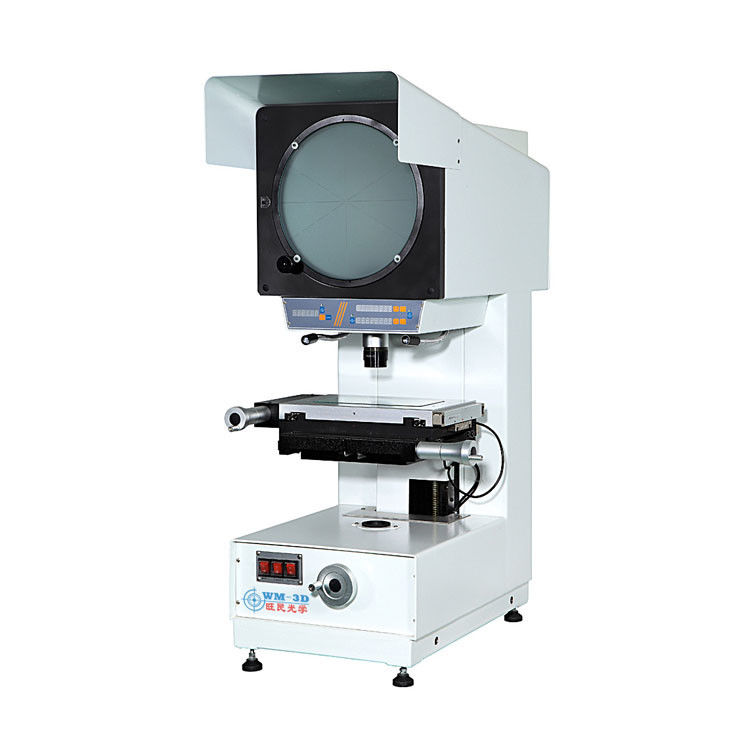

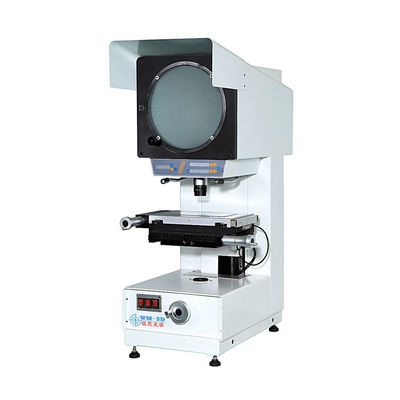

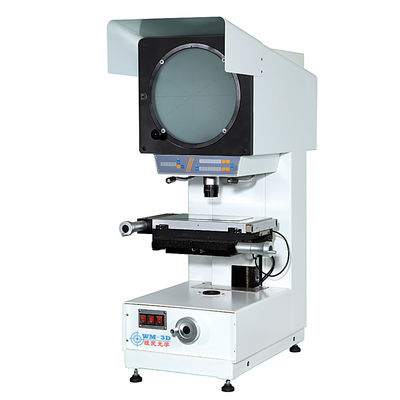

回転 360 光学測定垂直プロファイルプロジェクター:
1.垂直プロファイルプロジェクターは、主に機械部品の長さ、角度、輪郭、表面形状の測定に使用されます。
2.回転360光学測定垂直プロファイルプロジェクターは、複雑なワークピース、カム、ネジ山、ギアのあらゆる種類の表面と輪郭を検査し、フライスカッターなどを実行できます。
3.光学測定垂直プロファイルプロジェクターは、機構、メーター、電気、光産業、大学、研究機関、測定部門の取引で広く使用されています。
4. 測定データをプリンターやパソコンに接続して出力できます。
2回転360光学式垂直プロファイルプロジェクター仕様：
|
モデル |
CPJ-3015 |
|
|
テーブル |
金属テーブルのサイズ |
340*152mm |
|
|
ガラステーブルのサイズ |
196×96mm |
|
|
X軸移動量 |
150mm |
|
|
Y軸移動量 |
50mm |
|
|
Z軸移動量 |
90（フォーカス用） |
|
|
測定精度 |
3+L/200μm |
|
|
分解能(X軸、Y軸)：0.001mm |
|
|
プロジェクタースクリーン |
スクリーンサイズ(mm)：φ312 使用レンジ＞φ300(メーターライン含む) |
|
|
|
スクリーン回転範囲: 0°~360° |
|
|
|
解像度(X軸、Y軸): 1´または0.01° |
|
|
レンズ |
倍率: 10X オプション 20X オプション 50X オプション 100X オプション |
|
|
|
対象物ビュー(mm): Ø30 Ø15 Ø6 Ø3 |
|
|
|
作動距離(mm): 77.7 44.3 38.4 25.3 |
|
|
|
最大ワーク高さ：80mm 80mm 80mm 80mm |
|
|
データ処理システム |
DP-100多機能データ処理システムは英語で表示され、データを収集し、点、線、円、角度、距離を測定するために使用できます。 |
|
|
照明 |
透過・反射照明：24V/150Wハロゲンランプ。 |
|
|
力 |
110V/220V(AC)、50/60HZ、合計電力=400W |
|
|
寒い |
強制空冷 |
|
|
寸法 |
800*800*1150mm |
|
|
重さ |
200kg |
|
12ヶ月保証。安心して購入してください！
1. 組み立ておよび受領日から 12 か月以内に、 ただし、出荷日から 15 か月を超えないものとします。
2. この期間中、ユーザーへの電話とインターネットの指導を組み合わせたアフターアドバイザリーサービスを提供します。
3. ユーザー向けに有償で機械の永久保証サービスを提供します。
01。機械の故障が当社側の原因による場合は、スペアパーツを当社に返送していただき、費用は当社側でご負担いただきます。
02。ただし、必要に応じて当社の技術者がお客様側に来てトレーニングを受ける場合、チケットと宿泊費を除き、技術サービスは無料です。
4. 追加保証期間: ユーザーに提供します。 アフターセールスの長寿命 アドバイザリーサービス。
