高精度の二次元光学投影検査器の垂直

Name: 高精度の二次元光学投影検査器の垂直
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CPJ-3020
Availability: InStock

製品の詳細:

起源の場所:	広東省、中国
ブランド名:	WangMin Optical
証明:	ISO9001
モデル番号:	CPJ-3020

詳細情報

起源の場所:

広東省、中国

ブランド名:

WangMin Optical

証明:

ISO9001

モデル番号:

CPJ-3020

保証:

1年

カスタマイズされたサポート:

OEM、ODM

名前:

高精度光学プロファイルプロジェクター

正確さ:

3um

関数:

距離

材料:

ステンレス鋼

色:

白

重さ:

230kg

製品名:

高精度光学プロファイルプロジェクター

ハイライト:

High Light

ハイライト:

高精度光学プロファイルプロジェクター

光学投影検査器の垂直

二次元の縦の投影検査器

取引情報

価格:

$5,000.00/sets 1-4 sets

パッケージの詳細:

点検
woodern場合から免除される木の場合でprojector
Packed高精度の二次元の光学縦のプロフィール:1200*1200*1500mm

製品説明

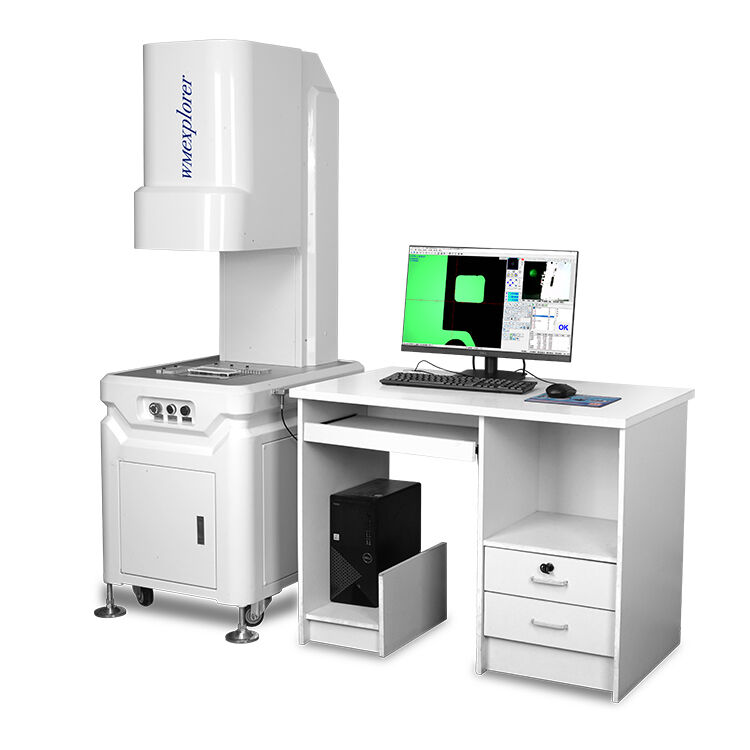

高精度二次元光学垂直プロファイルプロジェクター

製品説明

高精度の二次元光学投影検査器の垂直 0

機能

360回転光学測定垂直プロファイルプロジェクター:

1垂直プロファイルプロジェクターは,長さ,角度,輪郭,表面形状の機械部品の測定のために主に使用されます.

2360回転光学測定垂直プロフィールプロジェクタは,複雑な作業の表面と輪郭のあらゆる種類をインスペクトすることができます. パーツ,カム,螺栓糸,ギア,フレーシングカッターなどを実行します.

3機械,メーター,電気,リッチ産業,大学,研究機関および測定装置部門で広く使用されています.

4測定データを出力し,プリンターとコンピュータを接続できます.

仕様

2回転 360 オプティック垂直プロフィールプロジェクター仕様:

モデル		CPJ-3020
テーブル	メタルテーブルのサイズ	*450280mm**
	ガラスのテーブルのサイズ	*306196mm**
	X軸移動	200mm
	Y軸の移動	100mm
	Z軸移動	90 (フォーカス)
	測定精度	3+L/200 um
	解像度 (X軸,Y軸): 0.001 mm
プロジェクター画面	スクリーンサイズ (mm): Ø 312 使用範囲>Ø 300 (メーターラインを含む)
	スクリーン回転範囲: 0°~360°
	解像度 (X軸,Y軸): 1′または0.01°
レンズ	拡大: 10X オプション 20X オプション 50X オプション 100X オプション
	オブジェクトビュー (mm): Ø30 Ø15 Ø6 Ø3
	作業距離 (mm): 77.7 44.3 38.4 25.3
	工品の最大高さ: 80mm 80mm 80mm 80mm
データ処理システム	DP-100は英語で表示される多機能データ処理システムで,データを収集し,点,直線,円,角,距離を測定することができます.
照明	伝送と反射の照明: 24V/150Wのハロゲンランプ
パワー	110V/220V (AC),50/60HZ,総電源=400W
寒い	強制冷却
サイズ	*8008001150mm*
体重	230kg
