商品の詳細:
|
| 保証: | 1年 | カスタマイズされたサポート: | OEM、ODM |
|---|---|---|---|

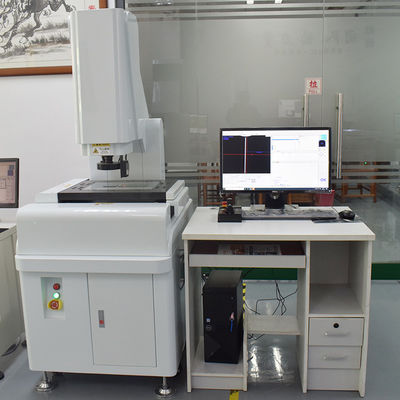

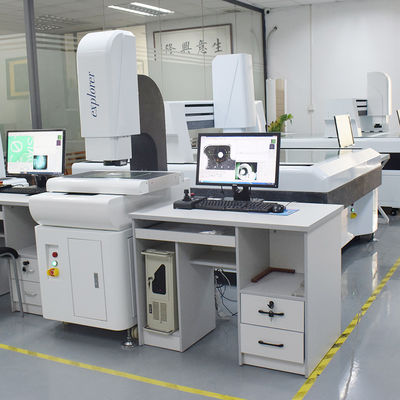

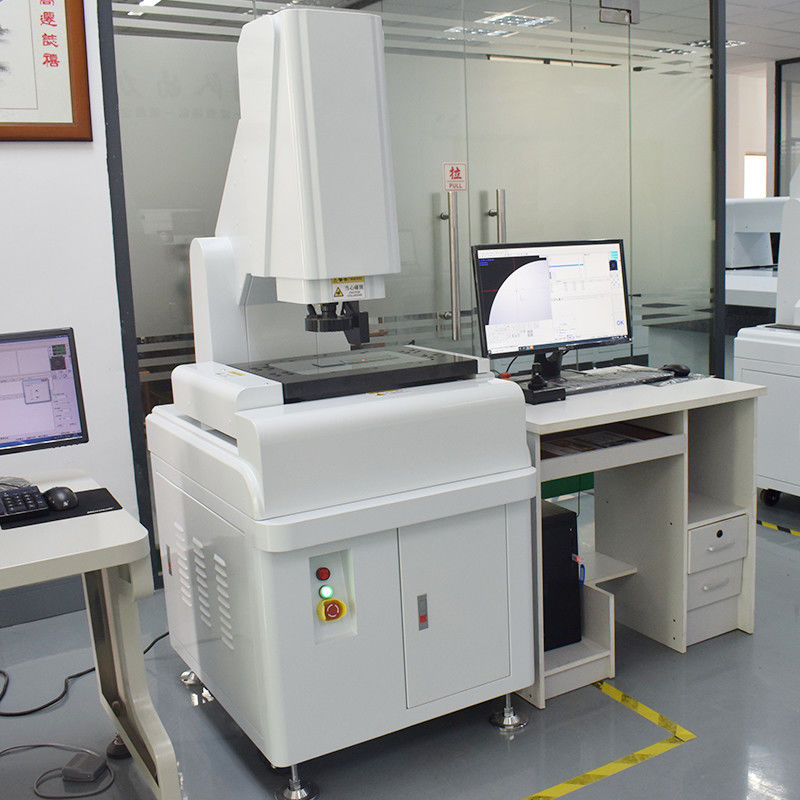

| 製品名: | 高精度のイメージ次元の測定システム | モデル: | CNC-5040AH |
| 色: | 白い | 一般使用: | electronices、プラスチック、型、機械類、ハードウェア、時計、可動装置 |
| 材料: | 花こう岩 | 使用法: | 測定 |
| 重量: | 400KG | 電源: | AC 220V/50-60Hz |
| タイプ: | フル オート | 使用法: | 光学系 |
| ハイライト: | 十分に自動CNCの視野の測定機械,光学CNCの視野の測定機械,多機能光学計器 |
||
|
項目
|

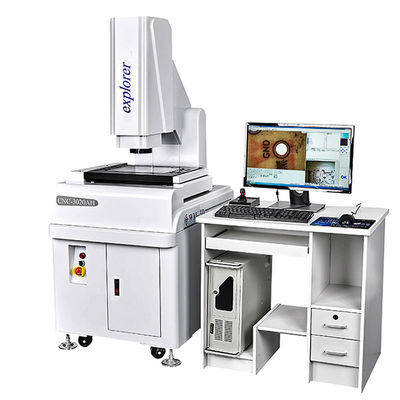

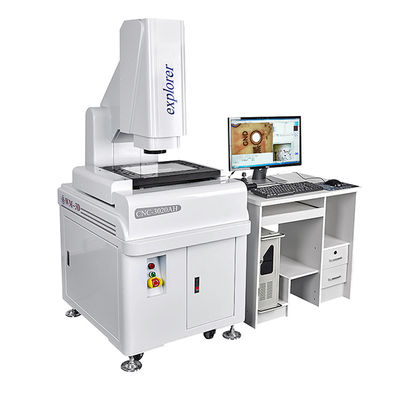

CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
次元（mm） （L×W×H）
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
測定範囲（mm） （X×Y×Z）
|
300*200*200
|
400*300*200
|
500*400*200
|
|
測定の正確さ（μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
反復性（μm）
|
3
|
3
|
3
|
|
重量（kg）
|
300
|
380
|
450
|
|
イメージおよび測定
|
CCD
|
日本のSOnYCcD
|
|
|
Len
|
高い定義zoomlens/連続的な拡大0.7-5.0x
|
|
|
拡大
|
40-230X （参照だけのために。別のカメラおよびレンズによって拡大は異なっている。）
|
|
|
pticalスケールの決断
|
x/Y/のz軸o.0002mm （0.2um）
|
|
|
作動距離
|
108mm
|
|
測定ソフトウェア
|
境界決断を改善するために輸入されたソフトウェア機能によって開発される3D測定ソフトウェアを結合しなさい。
|
|
ドライブ
|
X/Y/Zの三軸の高性能の台湾のサーボ モーター、二重閉じたループの制御システム
|
|
照明
|
Program-controlled 5リング8地帯の面光源、LEDの輪郭の光源、同軸光源。異なった色はある
異なったプロダクトに加えられる。 |
高精度のフル オートの測定、CNCの4軸線制御。
高精度および高力機械:高精度およびよい安定性の00クラスの大理石の基盤/コラム/仕事台
XYZの三軸の輸入された精密線形ガイド/輸入された粉砕の等級の球ねじドライブ、長い生命およびよいstability.0.2um。高精度の金属パッチの定規o.2um。
Wm0750自動ズームレンズのopticallensはズームレンズの訂正のための必要性なしでフル オートの測定を可能にする。良質の測定スクリーンのオートフォーカスの測定、光学altimetry平坦、イギリスRENISHAWの接触調査を用いるHDソニーCcDのカメラは、Program-controlled 5リング8地帯のsuraceの軽いsouceLED光源、同軸光源の輪郭を描く。異なった色は異なったプロダクトに加えられる。それはあらゆる位置の容易な操作のためのジョイスティックが装備されている。運行CCDのカメラは置いて速い測定のために便利測定の位置を示し。境界決断を改善するために輸入されたソフトウェア機能によって開発される3D測定ソフトウェアを結合しなさい。
特徴:
測定方法変化（自動discriminant、採鉱ポイント測定の対照の測定、許容測定の比較。事前調整の要素は）、使い易さおよび測定の精密を非常に改善するために異なった顧客の必要性を満たすことができる。
一点サンプリング法採鉱ポイントは、そこにポイント増幅されるいろいろなマウスのレチクルの端ポイントである。雲ラインの周囲、区域および重心、雲ラインの最も正確な測定方法のための3補入のアルゴリズムの使用を、測定するために閉められている。
測定を多数の円形の円形、より速くおよび正確な測定は一度に選ぶために箱を引き受けることができる。
測定されたデータはDXFファイルとして、かBMPのイメージおよびユーザー・プログラムのフォーマット救うことができる
12の一種の要素（ポイント、ライン、円、アーク、長円、長方形、たらい、Oの形、間隔および角度、開いた雲の雲ラインおよび閉鎖ライン）を測定できる。
