| 起源の場所: | 広東省、中国 |
| ブランド名: | WM-3D |
| 証明: | ISO9001, CE |
| モデル番号: | WM-NC654 |

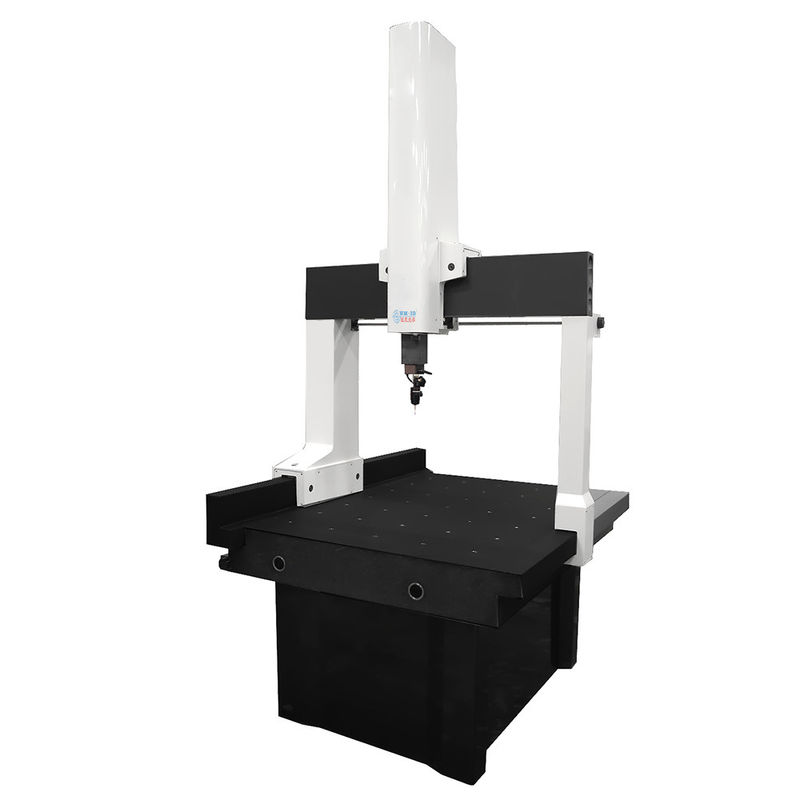

1. CMM本体、機械サポート、輸入精密エアフィルター、輸入測定システムを含みます。
2. 一体型の花崗岩テーブルにより、機械は優れた耐荷重性、測定対象物のための広いスペース、容易な積み降ろしを実現します。
3. 3軸のスライドウェイは高品質の花崗岩を使用しており、同じ温度特性を持っています。したがって、優れた温度安定性、時間の経過による変形への耐性、優れた剛性、最小限の幾何学的変形が実現できます。
4. 非線形スプリングの適用により、測定精度に対するスライドウェイのわずかな誤差が軽減されます。同時に、機械の環境温度への高い適応性も保証されます。
5. 桁は三角形ガイドウェイ構造（三角形は同じ面積セクションで最長の周囲長を持つ）を採用しており、最小の慣性条件下で最大のエアベアリングスパンを保証し、ガイドウェイのねじり防止精度を大幅に向上させることができます。
6. Z軸のねじれはCMMの精度において重要な役割を果たします。その信頼性の高いねじれ防止構造設計は、プローブ延長バーを使用する場合でも高い精度を実現できます。
7. 駆動システムの分離振動設計は、機械が高速度で移動していても、機械の振動による測定精度の影響を最小限に抑えることができます。
8. 3軸は高性能ホールドインレンジを採用しており、測定効率を高めるために大きな速度を出すだけでなく、駆動慣性を減らして加速度を向上させます。
9. Z軸は調整可能な空気圧作動バランスデバイスを採用しており、さまざまなプローブシステムを装備していても、容易にカウンターバランスを調整できるため、高精度を実現できます。
10. 長さ測定システムは、輸入された金属ゾーンスケールとリードヘッドを採用しており、どちらも高い精度と安定性を保証します。
11. 機械に搭載された輸入高精度エアフィルターは、圧縮空気の高い純度を保証し、エアベアリングとスライダーウェイを保護できます。同時に、自動排水装置はオペレーターの時間と労力を節約し、人為的な過失による機械への潜在的な損傷を回避します。
12. 安全保護設計は、機械の故障時に効果的に機能します。
13. 人間工学に基づいた機械設計、操作とメンテナンスが容易です。
|
モデル番号 |
WM-NC654 |
||
|
測定範囲(mm)(X×Y×Z) |
600*500*400 |
||
|
全体寸法(mm)(LX+LY+LZ) |
1350*1550*2300 |
||
|
許容作業サイズ(mm)(WX+WY+WZ) |
600*500*400 |
||
|
システム正味重量(kg) |
1400 |
||
|
機械重量(kg) |
500 |
||
|
精度規格(S) |
MPE(μm)2.1+3.3L/1000 |
MPEP(μm)2.2 |
|
|
精度規格(H) |
MPEE(μm)1.3+3L/1000 |
MPEP(μm)1.3 |
|
固定花崗岩テーブル、3軸ガイドレールは高品質の「泰山ブルー」花崗岩を使用しているため、3軸は同じ温度特性を持ち、実用的な変形に耐える能力があります。
z軸は空気圧バランスを採用し、保護装置を備えており、Z方向の動き特性を向上させています。
高度なフレキシブル同期歯付きベルトドライブは、バックラッシュがなく、高い剛性を持っています。
高精度で高ガス膜剛性の自己洗浄プリロードエアフローティングベアリング。
3つのシャフトは、高出力ドライバー、モーター、および新しい2段ベルト減速機を使用して、正確かつ迅速な伝送を保証します。
起動システム、トランスミッション、ドライブシステム、および制御システムはすべて、世界的に有名なブランドを使用しています。Renishaw Mh20i
Renishaw MH20i手動二重回転インデックスヘッドシステム、ユーザーサイトでの測定器操作トレーニング5営業日、永久無料トレーニング。
主に 金属組織測定 & 分析用！これらの 「ユニバーサル」 モデルは、 測定スタンドと 高解像度イメージングと重要な測定のための最高の冶金顕微鏡コンポーネントを組み合わせています。 高度な無限遠対物レンズと 明視野、暗視野、DICコントラスト、偏光、エピ蛍光を含む顕微鏡技術のフルレンジを特徴としています。 最大5つの対物レンズをノーズピースに取り付けることができます。 アップグレードすれば、さらに多くの用途があります。
12ヶ月保証。自信を持ってご購入ください！
1. 組立および受領日から12ヶ月以内、 ただし、出荷日から15ヶ月を超えないものとします。
2. この期間中、電話とインターネットによる指導を、組み合わせたアフターサービスとともに行います。
3. ユーザー向けに、機械の生涯保証サービスを費用負担で提供します。
01. 当社側の原因による機械の故障の場合、スペアパーツを当社に返送することができ、費用は当社が負担します。
02. ただし、トレーニングのために当社の技術者がお客様の側に来る必要がある場合、技術サービスは無料です（チケットと宿泊費を除く）。
4. 追加保証期間：ユーザーに提供します 生涯にわたるアフターサービス アドバイザリーサービス。
