| 起源の場所: | 広東省、中国 |
| ブランド名: | WM-3D |
| 証明: | iso9001 |

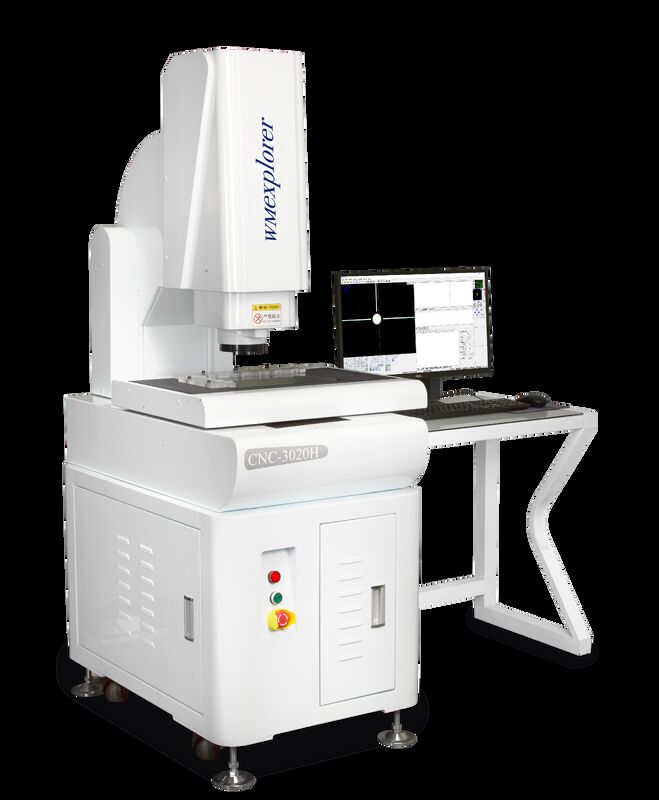

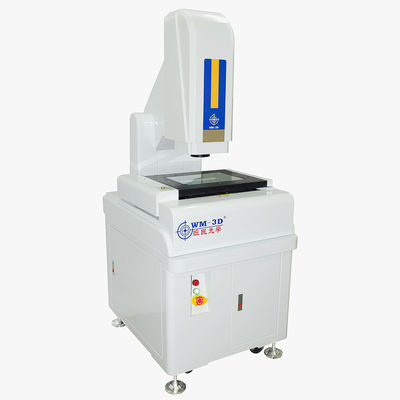

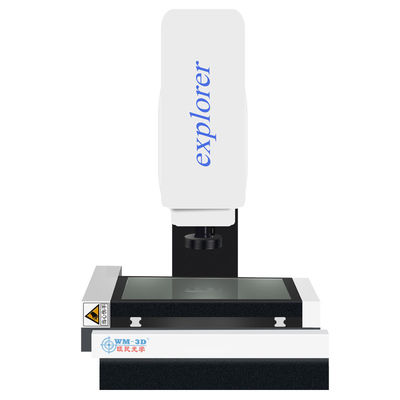

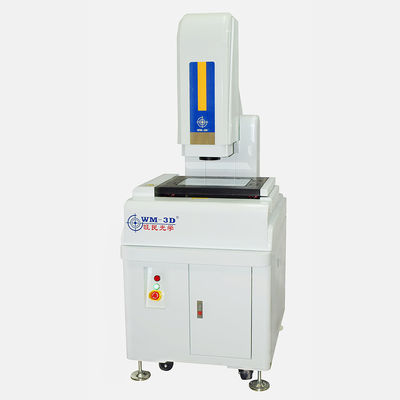

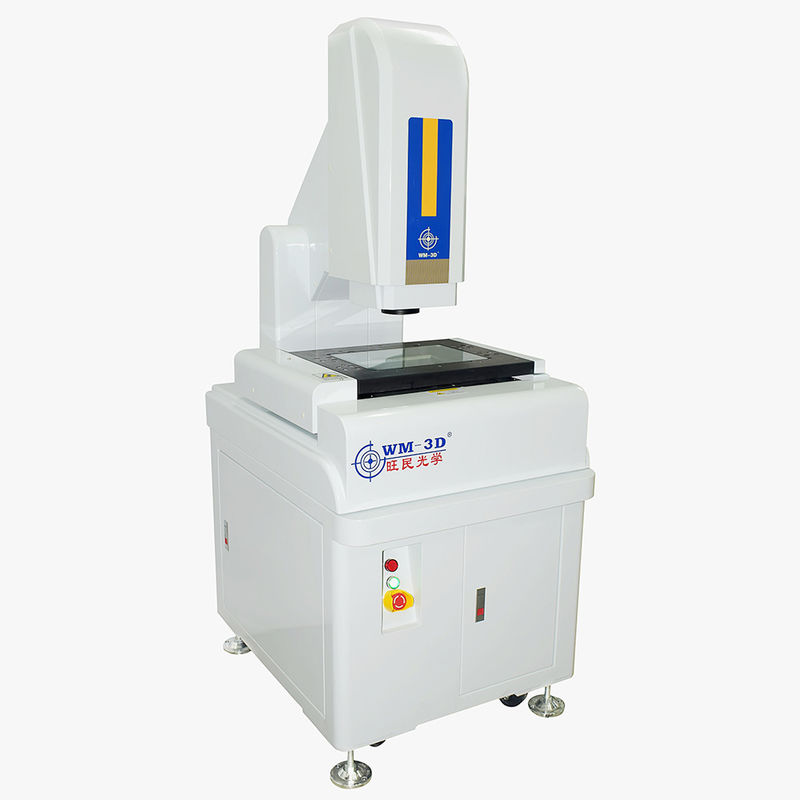

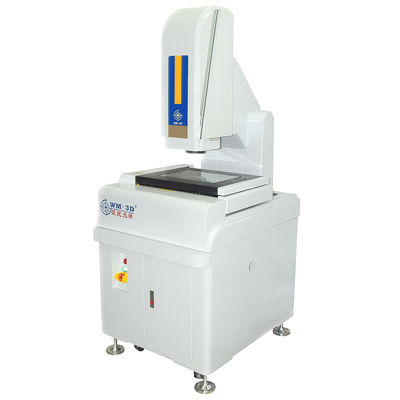

| モデル番号: | CNC-3020 |
|
モデル |
CNC-3020 |
||||
|
|
ガラステーブルサイズ |
330*230 |
|||
|
|
金属テーブルサイズ |
350*250 |
|||
|
|
動作範囲 X.Y |
300*200 |
|||
|
|
Z軸移動リフト(mm) |
200 フォーカス |
|||
|
|
X.Y.Z軸デジタル表示分解能 |
0.5um |
|||
|
|
X.Y軸値誤差 |
≤(3+L/200)Lは測定長、単位mm) |
|||
|
|
重量(kg) |
720 |
|||
|
|
寸法 |
700*900*1650 |
|||
|
モーター |
三軸速度 |
100mm/s |
|||
|
|
三軸位置決め精度 |
0.001mm |
|||
|
イメージングシステム |
カメラ |
ソニーカラー1/3″CCDカメラ |
|||
|
|
ズーム |
同軸光学ズームレンズとズームレンズ（2つから1つ選択） |
|||
|
|
ズーム倍率 |
0.7-4.5X |
|||
|
|
ビデオ総倍率 |
30-230X |
|||
|
|
対物視野 |
11.1-1.7mm |
|||
|
|
電源 |
AC220V/AC110V |
|||
|
|
消費電力 |
100W |
|||
|
機器付属品 |
1Xチューブ(オプション) |
0.5Xチューブ(オプション) |
作動距離 |
||
|
ズームレンズ |
0.7-4.5X |
0.7-4.5X |
|
||
|
追加レンズ |
ビデオ倍率 |
材料側視野(mm)
|
ビデオ倍率 |
材料側視野(mm)
|
|
|
0.5Xオプション |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
|
標準 |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
|
2Xオプション |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
主に金属組織測定&分析用！これらの「ユニバーサル」モデルは、高解像度イメージングと重要な測定のために、冶金顕微鏡コンポーネントの最高のものを測定スタンドと組み合わせています。明視野、暗視野、DICコントラスト、偏光、落射蛍光を含む、高度な無限遠対物レンズと顕微鏡技術の全範囲を備えています。最大5つの対物レンズをノーズピースに取り付けることができます。アップグレードすれば、さらに多くの用途があります。1. 点、線、円、円弧、楕円、長方形を測定でき、多点位置決め機能により精度を向上させます。
2. 測定の組み合わせ、中心構造と構造の交点、構造の中点、線構造、円構造、構造の視点など、多くの機能を備えています。
3. 自社開発のCNC測定ソフトウェアと組み合わせて、大量のワークピースを同時に迅速に検出するとともに、SPCデータ分析機能を備え、一度に全体の測定を完了できます。
4. 座標変換と座標の修正により、測定がより便利で効率的になり、測定効率が向上します。
5. マクロを使用すると、同じ部品をより速く、より便利に測定し、測定効率を向上させることができます。
12ヶ月保証。自信を持ってご購入ください！
1. 組立および受領日から12ヶ月以内、 ただし、出荷日から15ヶ月を超えないものとします。
2. この期間中、電話とインターネットによる指導を、組み合わせたアフターサービスとともにお客様に提供します。
3. ユーザー向けに、機械の生涯保証サービスを費用負担で提供します。
01。当社の側に起因する機械の故障の場合、スペアパーツを当社に送り返すことができ、費用は当社が負担します。
02。ただし、トレーニングのために当社の技術者がお客様の側に来る必要がある場合、技術サービスは無料ですが、チケットと宿泊費は除きます。
4. 追加保証期間：ユーザーに提供します 生涯アフターサービス アドバイザリーサービス。
