| 起源の場所: | 広東省、中国 |
| ブランド名: | WM-3D |
| 証明: | ISO9001 |

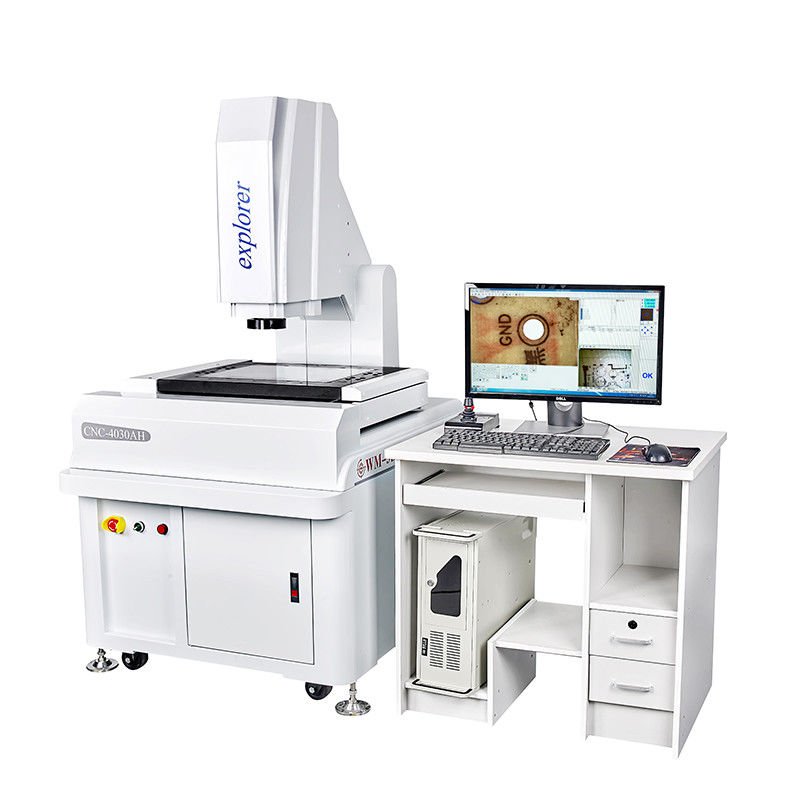

| モデル番号: | CNC-4030AH |
|
モデル |
CNC-4030 |
||||||
|
|
グラステーブル サイズ (mm) |
|
|||||
|
|
|
430*330 |
|||||
|
|
メタルテーブル サイズ (mm) |
550*450 |
|||||
|
|
労働旅行 X.Y |
400*300 |
|||||
|
|
Z軸移動リフト (mm) |
200 焦点 |
|||||
|
|
X.Y.Z 軸のデジタルディスプレイの解像度 |
0.5um |
|||||
|
|
X.Y 軸値の誤り |
≤ ((3+L/200) Lは測定した長さ,単位 mm) |
|||||
|
|
体重 (kg) |
500 |
|||||
|
|
寸法 (mm) |
800*900*1650 |
|||||
|
モーター |
3軸の速度 |
100mm/s |
|||||
|
|
3軸の位置位置の精度 |
0.001mm |
|||||
|
画像システム |
カマール |
ソニーのカラー1/3インチCCDカメラ |
|||||
|
|
ズーム |
ゾームレンズを持つ同軸光学ズームレンズ (2個選択) |
|||||
|
|
ズーム拡大 |
0.7-4.5X |
|||||
|
|
ビデオ総拡大 |
30~230X |
|||||
|
|
オブジェクトフィールド |
11.1-1.7mm |
|||||
|
|
パワー |
AC220V/AC110V |
|||||
|
|
電力消費量 |
100W |
|||||
|
道具用アクセサリー |
1Xtube (オプション) |
0.5Xtube (オプション) |
作業距離 |
||||
|
ズームレンズ |
0.7-4.5X |
0.7-4.5X |
|
||||
|
レンズを追加 |
ビデオ拡大 |
材料側フィールド (mm) |
ビデオ拡大 |
材料側フィールド (mm) |
|
||
|
|
|
|
|
|
|
||
|
0.5X オプション |
11.8X-74X |
22-3 わかった4 |
5.9X-37X |
44-6 だった8 |
175 |
||
|
スタンダード |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3 わかった4 |
92 |
||
|
2Xオプション |
47X-296X |
5.5-0 だった9 |
23.5X-148X |
11.1-17 |
36 |
||

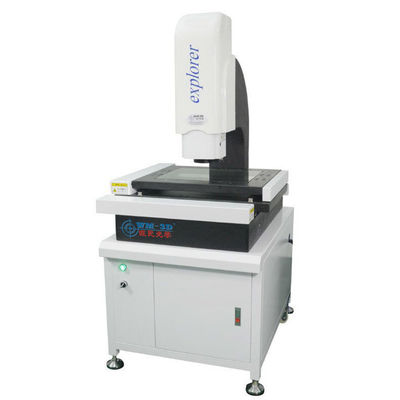

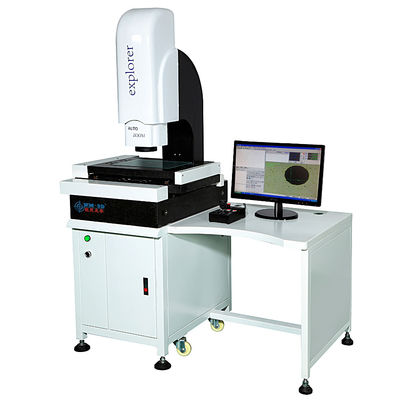

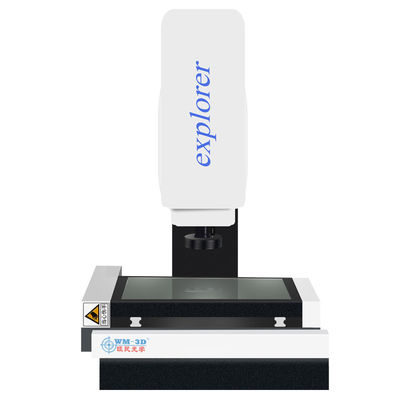

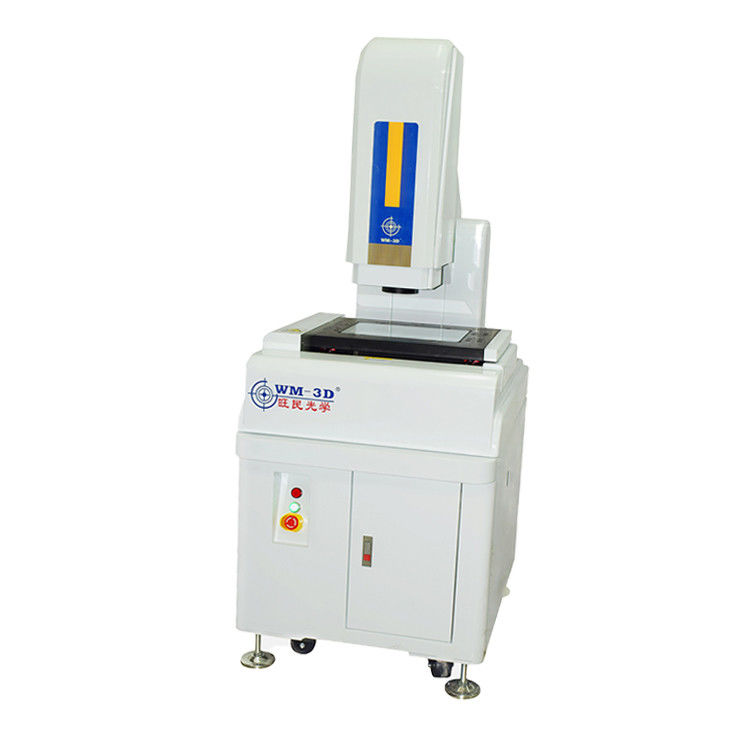

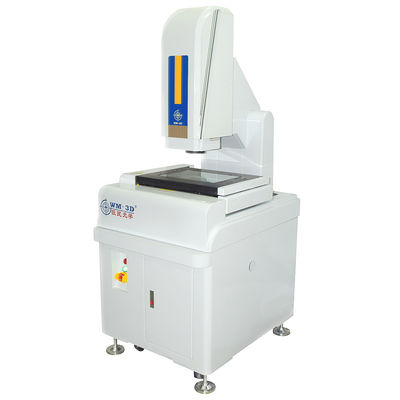

自動画像測定器は,当社の開発した高性能価格測定機器です.高効率で大量の工品を正確に測定することができます.精密部品の検査と品質管理に適しています機械,電子機器,ハードウェア,プラスチックなどの産業で広く使用されています.
1高精度完全自動測定,CNC四軸制御
2高精度で強度の高い機械:高精度で安定性のある00級大理石ベース/柱/作業台
3.XYZ3軸輸入精密線形ガイド/輸入研磨グレードのボールスクリュー駆動システム,長寿命と良好な安定性
4自動ズーム Wm0750 オプティカルレンズは,ズーム調整の必要なく完全に自動測定が可能.
5.HD SONY CCDカメラ 高品質の測定画面
6. 自動焦点測定,光学高度計平面性,イギリス RENISHAW 接触探査機
7プログラム制御の5リング8ゾーン表面光源,LEDコンター光源,同軸光源. 異なる色が異なる製品に追加されます.
8任意の位置で操作を容易にするジョイスティックが装備されています.
9.ナビゲーション CCD カメラは,測定位置を表示し,測定に便利で,迅速に位置付けることができます.
10境界の解像度を改善するために,輸入ソフトウェア機能によって開発された3D測定ソフトウェアを組み合わせます.
11. 仕様が様々な: CNC-3020AH,CNC-4030AH,CNC-5040AHなど.
1双重 閉ループ モーション制御 高速モーター 精密な位置付け性能
2モーターを制御するために開発された組み込みモジュールを利用し,モーターの速度を相応に増加させ,機器とPCインターフェースを簡素化します.コンピュータ機器と機器,USB線とSビデオケーブルを介して.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4表面光源は 24 個の独立したグループで構成され,各グループは恒常電流源と 200 段階連続変数です.
5大理石のプラットフォーム,高い安定性.
仕様:
1ポイント,ライン,円,弧,円形,長方形を測定し,多点位置位置機能で精度を向上させることができます.
2測定の組み合わせ,センター構造と構造の交差点,構造の真ん中点,線構造,丸い構造と構造的な視点.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4座標変換と座標直線は,測定をより便利で効率的にし,測定効率を改善します.
5マクロは,同じ部品をより速く,より便利な体積で測定し,測定効率を向上させることができます.
6測定データは直接AutoCADに入力され,完全なワークサークルになります.データもExcelやWordに入力して統計分析を行うことができます.
7ユーザープログラムを記録し,編集し,コマンドを実行します.
保証は12ヶ月です.自信を持って購入してください.
1組み立ておよび受領日から12ヶ月以内に,しかし出荷日から15ヶ月を超えない.
2この期間中 販売後のコンサルティングサービスで 携帯電話とインターネットの教育を ユーザーに提供します
3ユーザーに生命保証サービスを提供します.
01機械の故障が私たちの側から引き起こされた場合,あなたは私たちの側から費用とスペアパーツを返信することができます.
02しかし,必要なら,私たちの技術者は,顧客側から訓練のために来る,技術サービスは無料です,
チケットと宿泊料を除いて
4追加保証期間: ユーザーに提供します 販売後の長寿コンサルティング
5私たちの会社は,コストでユーザーに提供できるスペアパーツを持っています.
6販売後の付加価値の技術サービスを提供しました
