| 起源の場所: | 広東省、中国 |
| ブランド名: | WM-3D |
| 証明: | ISO9001 |

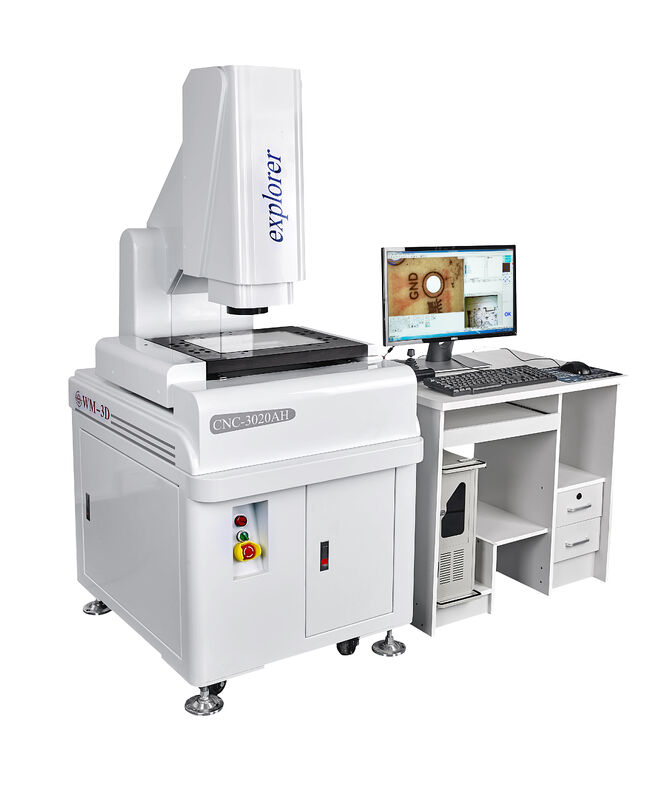

| モデル番号: | CNC-3020AH |
|
アイテム
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
寸法(mm)(L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
測定範囲(mm)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
測定精度(μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
繰り返し精度(μm)
|
3
|
3
|
3
|
|
重量(kg)
|
300
|
380
|
450
|
|
画像と測定
|
CCD
|
日本のSOnYCcD
|
|
|
レンズ
|
高解像度ズームレンズ/連続倍率0.7-5.0x
|
|
|
倍率
|
40-230X(参考用です。カメラとレンズが異なると倍率も異なります。)
|
|
|
光学スケール分解能
|
x/Y/z軸o.0002mm ( 0.2um )
|
|
|
作動距離
|
108mm
|
|
測定ソフトウェア
|
境界分解能を向上させるために、インポートされたソフトウェア機能によって開発された3D測定ソフトウェアを組み合わせます。
|
|
駆動システム
|
X/Y/Z 3軸高性能台湾製サーボモーター、ダブルクローズドループ制御システム
|
|
照明
|
プログラム制御の5リング8ゾーン表面光源、LED輪郭光源、同軸光源。異なる色
さまざまな製品に追加されます。 |
機能の説明:
要素測定: 点、線、円、円弧、角度、楕円、長方形の測定a
所定の数の点、自動識別点、線、円、円弧。
要素構造: 中心構造、構造の交点、中点構造、線構造、
円構造、角度構成。
プリセット要素: 点、線、円、円弧。座標変換、ワークの直線化。任意の
軸座標系のリセット。
グラフィックス: グラフィックスのズーム、グラフィックスの縮小、グラフィックスのパン、グラフィックスの選択、円の選択、削除
グラフィック、グラフィック印刷。ズーム設定、画像グレイ、彩度、コントラストの設定、BMP形式での画像の保存。
さまざまなエッジファインダーモード、コンピューターは自動的にポイントを取り、自動的に円を識別し、アークを大幅に
マイニングポイント速度を向上させます。
画像はS-Video、AV端子、USB端子入力をサポートします。画像サイズは640 * 480mmです。測定データは直接
統計分析のためにAutoCADに入力し、さまざまなパラメータCaを取得した単純なXbar-s管理図を描画できます。
多言語インターフェースの切り替え。
