イメージ次元の測定システム

>

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機

製品の詳細:

起源の場所:	広東省、中国
ブランド名:	WM-3D
証明:	ISO9001
モデル番号:	CNC-3020AH

詳細情報

起源の場所:

広東省、中国

ブランド名:

WM-3D

証明:

ISO9001

モデル番号:

CNC-3020AH

保証:

1年

カスタマイズされたサポート:

OEM、ODM

製品名:

FPDの点検のための装置

モデル:

CNC-3020AH

色:

白

一般用途:

電子、プラスチック、カビ、機械、ハードウェア、時計、モバイル

材料:

花崗岩

使用法:

測定

重さ:

300kg

電源:

AC 220V/50-60Hz

タイプ:

全自動

使用法:

光システム

ハイライト:

High Light

ハイライト:

カスタマイズされたイメージ次元の測定システム

,

FPDのイメージ次元の測定システム

取引情報

最小注文数量:

1

価格:

$13,000.00/sets

パッケージの詳細:

FPDの点検木の場合のための装置

受渡し時間:

2days

支払条件:

L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

製品説明

FPD検査用カスタマイズ画像寸法測定システム

精密測定機能を備えたフラットパネルディスプレイ（FPD）検査用高度な機器。

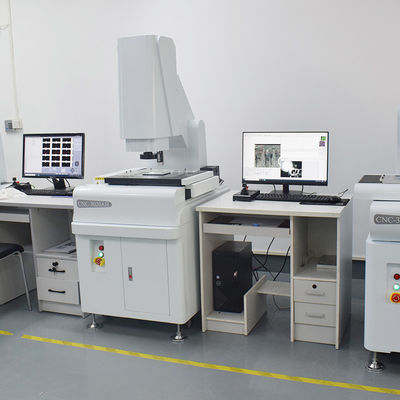

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機 0

技術仕様

項目	CNC-3020AH	CNC-4030AH	CNC-5040AH
寸法（mm）（L×W×H）	700×850×1650	800×900×1650	900×1050×1650
測定範囲（mm）（X×Y×Z）	300×200×200	400×300×200	500×400×200
測定精度（μm）	3+L/200	3+L/200	3+L/200
再現性（μm）	3	3	3
重量（kg）	300	380	450

画像および測定システム

CCD	日本製ソニーCCD
レンズ	連続倍率0.7～5.0倍の高精細ズームレンズ
倍率	40～230X（参考値 - カメラとレンズの構成によって異なります）
光学スケール分解能	X/Y/Z軸 0.0002mm（0.2μm）
作動距離	108mm

測定ソフトウェア

3D測定ソフトウェアとインポートされたソフトウェア機能を組み合わせて、境界分解能と測定精度を向上させます。

駆動システム

X/Y/Z 3軸高性能台湾製サーボモーター、精密な位置決めのためのダブルクローズドループ制御システム。

照明システム

プログラム制御の5リング8ゾーン表面光源、LED輪郭光源、および同軸光源。さまざまな製品用途に合わせてさまざまな色をご利用いただけます。

主な特徴

自動判別、採掘点測定、コントラスト測定、公差測定、プリセット要素機能など、複数の測定方法
さまざまなマウスレチクルエッジポイントと増幅ポイント測定によるシングルポイントサンプリング
トリプル補間アルゴリズムを使用した雲線、面積、重心の閉じた周囲測定
高速かつ正確な同時測定による複数ラウンドのボックス選択測定
ユーザープログラム形式のサポートによるDXFファイルまたはBMP画像へのデータエクスポート機能
点、線、円、円弧、楕円、長方形、トラフ、O形状、距離、角度、オープンクラウドライン、クローズラインを含む12の要素タイプの測定

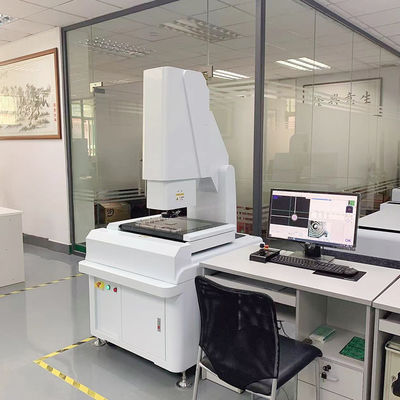

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機 1

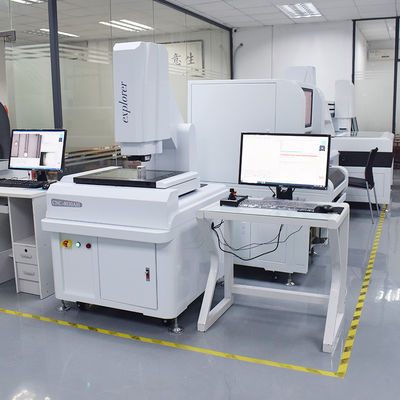

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機 2

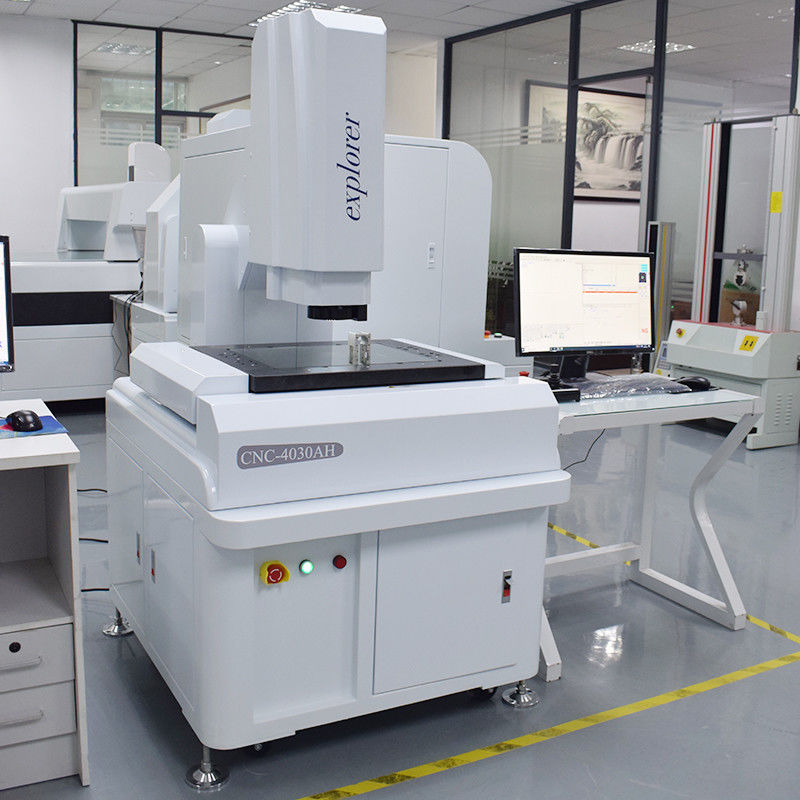

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機 3

当社のサービス

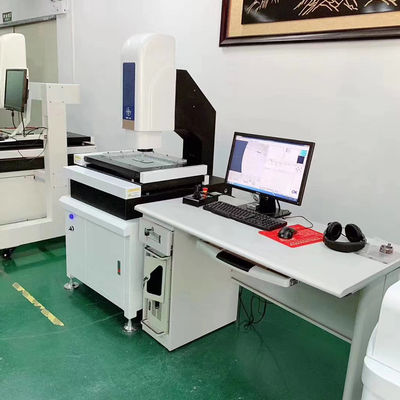

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機 4

受領日から12ヶ月間の保証
包括的な電話およびインターネット教育と、アフターサービスアドバイザリーサービスの組み合わせ
機械の生涯保証サービス（費用ベース）
メーカーが原因で発生した機械の故障に対する無料の技術サービス（旅行および宿泊費を除く）
保証期間を超えた生涯アフターサービスアドバイザリーサービス
ユーザー向けのスペアパーツの入手可能性（費用ベース）
生涯にわたる優遇価格での付加価値技術サービスの提供

会社情報

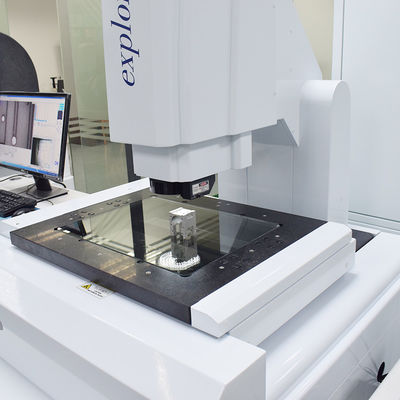

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機 5

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機 6

梱包と発送

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機 7

よくある質問

全自動花崗岩高精度3um画像寸法測定システムCNCビデオ測定機 8
